Hacheurs et variateurs électroniques
Les relais et contacteurs permettent de commander un moteur électrique en mode "tout ou rien" : marche ou arrêt.
Les hacheurs et les variateurs permettent en plus la modulation de la puissance fournie au moteur électrique. Il permettent ainsi de faire varier sa vitesse de rotation.
a- Hacheur : commande d'un moteur à courant continu
La vitesse de rotation d'un moteur à courant continu est proportionnelle à la tension appliquée à ses bornes. Le principe retenu pour faire varier cette vitesse consiste à faire varier la tension moyenne aux bornes du moteur en jouant sur un paramètre appelé rapport cyclique. On parle de commande PWM (Pulse Width Modulation) ou MLI (Modulation de Largeur d'Impulsion).

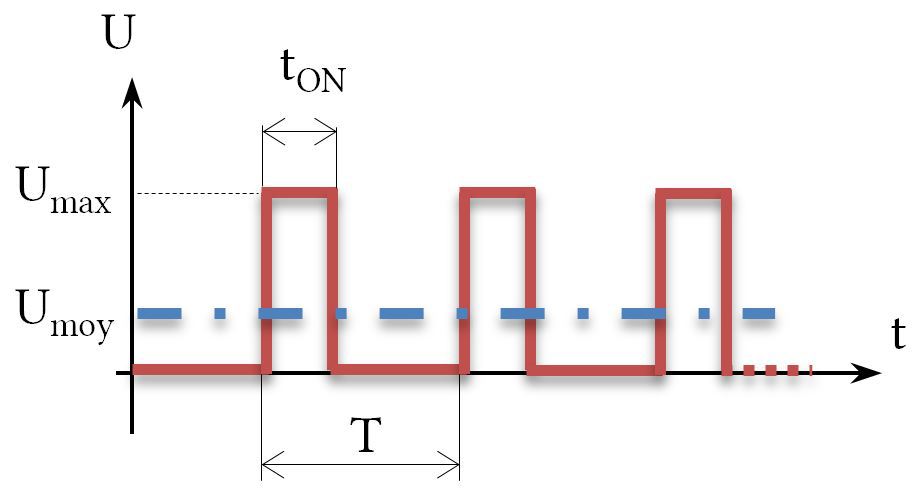

 | Rapport cyclique :
Tension moyenne :
|
b- Variateur : commande d'un moteur asynchrone

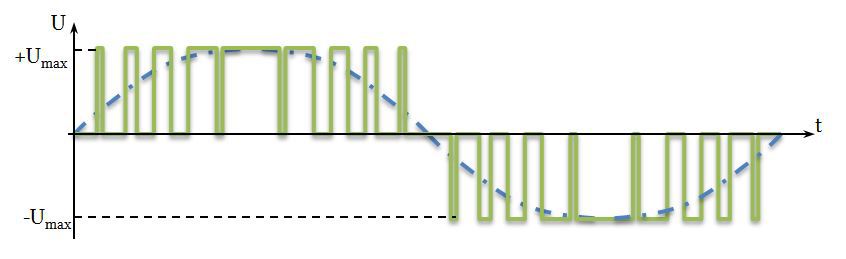

La vitesse de synchronisme et la vitesse de rotation du rotor d'un moteur asynchrone dépendent de la fréquence du signal d'alimentation. On peut également utiliser le même principe pour commander un moteur asynchrone en reconstituant un signal de fréquence variable (rapport cyclique variable et inversion du signe).
